PUR/PIR daugiasluoksnės plokštės, skirtos ŠVOK kanalų sistemoms

PUR (poliuretano) ir PIR (poliizocianurato) daugiasluoksnės plokštės yra du plačiausiai naudojami surenkamieji sprendimai šiuolaikiniams ŠVOK ortakiams. Abu pasižymi asumuštinių struktūra-su standžia putplasčio šerdimi (PUR arba PIR), sujungta tarp dviejų apsauginių paviršių medžiagų (pvz., aliuminio folijos, cinkuoto plieno arba dažyto plieno)-ir yra sukurtos optimizuoti šiluminį efektyvumą, sandarumą ir lengvą montavimą. Nors jų dizainas ir pritaikymas yra panašus, jų cheminė sudėtis, veikimo metrika ir idealūs naudojimo atvejai labai skiriasi. Toliau pateikiamas išsamus jų apibrėžimų, pagrindinių atributų ir esminių skirtumų suskirstymas.

Įvadas į PUR/PIR daugiasluoksnes plokštes, skirtas ŠVOK kanalams

Pirmiausia išsiaiškinkime pagrindinę šių plokščių struktūrą ir bendrus pranašumus, nes jų „sumuštinis dizainas“ yra jų vertės ŠVOK sistemose pagrindas.

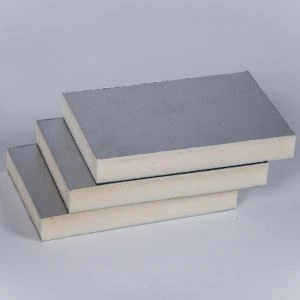

Pagrindinė abiejų plokščių struktūra

Visos PUR/PIR daugiasluoksnės plokštės yra pagamintos trijų{0}}sluoksnių gamykloje-surinktos konstrukcijos, užtikrinančios nuoseklumą ir kokybę (skirtingai nuo -vietoje izoliuotų ortakių). Struktūra paprastai apima:

Vidinė apdaila: Lygus arba įspaustas, sandarus sluoksnis (dažniausiai aliuminio folija). Jis veikia kaip ortakio oro srauto paviršius, užkertant kelią oro nuotėkiui, atsparus kondensacijai ir neleidžiantis augti pelėsiams, kurie yra svarbūs patalpų oro kokybei.

Putplasčio šerdis: plokštės "šilumos pagrindas", pagamintas iš PUR arba PIR putų. Pagrindinis jo vaidmuo yra sumažinti šilumos perdavimą (šilumos nuostolius / padidėjimą) tarp ortakio kondicionuojamo oro ir supančios aplinkos, tiesiogiai paveikiant ŠVOK energijos vartojimo efektyvumą.

Išorinis paviršius: Patvarus apsauginis sluoksnis (dažnai aliuminio folija, cinkuotas plienas arba dažytas plienas). Jis apsaugo putplasčio šerdį nuo išorinių pažeidimų (įbrėžimų, smūgių), drėgmės įsiskverbimo (kuri pablogina putplasčio izoliaciją) ir spinduliuojančios šilumos (pvz., nuo saulės spindulių ar šiltų mechaninių patalpų).

Bendri ŠVOK kanalų pranašumai

Abi plokštės pašalina pagrindinius tradicinių metalinių ortakių skausmo taškus (pvz., atskira izoliacija, didelis nuotėkis) ir siūlo:

Energijos efektyvumas: uždarų{0}}ląstelių putplasčio šerdis (PUR/PIR) turi didelę šiluminę varžą (R-vertę), todėl ŠVOK energijos sąnaudos sumažėja 20–35 %, palyginti su nepakankamai -izoliuotais metaliniais ortakiais.

Sandarumas: Gamykloje{0}}surištos dangos pašalina tarpus, sumažina oro nuotėkį į<2% (vs. 10–30% for traditional ducts)-a major source of energy waste.

Greitas montavimas: Modulinės plokštės yra iš anksto-supjaustytos pagal dydį, todėl jas galima surinkti vietoje-paprastais įrankiais (klijais, folijos juostele arba sujungiamais kraštais). Montavimo laikas sutrumpėja 50–70%, palyginti su tradiciniais ortakiais.

Lengvas: Dėl putplasčio šerdies plokštės yra 70–80% lengvesnės nei metaliniai ortakiai, todėl lengviau transportuoti ir montuoti ankštose erdvėse (pvz., lubų ertmėse, siauruose koridoriuose).

Pagrindiniai skirtumai tarp PUR ir PIR sumuštinių plokščių

Nors PUR ir PIR plokštės yra sumuštinio dizaino, jos skiriasicheminė sudėtis, šiluminis našumas, priešgaisrinė sauga, atsparumas drėgmei, iridealios programos. Žemiau esančioje lentelėje apibendrinami esminiai jų skirtumai, po kurių pateikiami išsamūs paaiškinimai:

Palyginimo matmenys	PUR (poliuretano) daugiasluoksnės plokštės	PIR (poliizocianurato) sumuštinių plokštės
Cheminė sudėtis	Pagaminta reaguojant polioliams su diizocianatais; turi lankstesnę molekulinę struktūrą.	Modifikuotas PUR (papildomos izocianurato grupės); turi tvirtesnę, susietą{0}}molekulinę struktūrą.
Šilumos laidumas (K-reikšmė)	0.020W/m.K	0.022W/m.K
Priešgaisrinė sauga	Vidutinis atsparumas ugniai; reikalauja, kad antipirenai priedai atitiktų pagrindinius standartus (pvz., ASTM E84 2 klasė). Degdamas gali išskirti dūmus/dujas.	Puikus atsparumas ugniai (iš prigimties antipirenas{0}}; atitinka griežtus standartus (pvz., ASTM E84 Class 1, EN 13501-1 B-s1, d0). Mažas dūmų toksiškumas ir nėra lašėjimo.
Kaina	Mažesnė išankstinė kaina (10–15 % pigiau nei PIR).	Didesnės išankstinės išlaidos; kompensuoja ilgalaikis{0}} energijos taupymas ir ilgaamžiškumas.
