Iš anksto izoliuotų ortakių gaisro įvertinimo aprašymas
Iš anksto izoliuotų kanalų ugnies įvertinimas nepriklauso nuo vienos medžiagos, bet pasiekiamas trimis techninėmis priemonėmis: „pagrindinės medžiagos formulė + paviršiaus sluoksnio apsauga + konstrukcijos optimizavimas“.
Ugnį-stabdanti pagrindinės medžiagos modifikacija (pagrindo pagrindas)PIR/PUR šerdies medžiaga: Fosforo -pagrindo antipirenai pridedami - esant aukštai temperatūrai, šerdies paviršiuje greitai susidaro tankus karbonizuotas sluoksnis, blokuojantis deguonies ir šilumos perdavimą. Jis taip pat slopina toksiškų dujų (pvz., cianidų) išsiskyrimą ir pagerina degimo efektyvumą.
Paviršiaus sluoksnio priešgaisrinės apsaugos pagerinimas (dviguba apsauga)Vidinis sluoksnis (oro srauto pusė): ugniai -atspari padengta aliuminio folija neleidžia aukštos-temperatūros oro srautui tiesiogiai sudeginti šerdies medžiagą. Išorinis sluoksnis (apsauginė pusė): dengta aliuminio folija arba cinkuoto plieno plokštės naudojamos siekiant atitolinti išorinio sluoksnio minkštėjimą ir užtikrinti ortakio konstrukcijos vientisumą.
Jungties konstrukcijos priešgaisrinės apsaugos projektavimas (pagrindinių silpnųjų vietų optimizavimas)Siūlių sandarinimas: ugniai -atsparūs sandarikliai (pvz., silikoniniai priešgaisriniai sandarikliai) naudojami užpildyti siūlių tarpus, o ne įprastus sandariklius, neleidžiančius liepsnai prasiskverbti per siūles. Flanšinė jungtis: aliuminio lydinio flanšai naudojami siekiant užtikrinti, kad esant aukštai temperatūrai flanšų jungtyse neatsipalaiduotų arba neatsirastų tarpų, neleidžiant liepsnai plisti dėl išilginių įtrūkimų.
Techninė data
| Turtas | Vienetas | Specifikacija |
|---|---|---|
| Standartinis dydis | mm | 3950*1200*20 |
| Putų tankis | kg/m³ | 50-55 |
| Aliuminio folijos storis | mikronų | 60/80 |
| Šilumos laidumas | W/m.K | 0.02 |
| Ugnies įvertinimas | - | BS 476, 6 ir 7 dalis, 0 klasės GB 8624 B1(B-s3,d0) |
| Suspaudimo stiprumas | Mpa | 0.25 |
| Lenkimo stiprumas | Mpa | 2 |
| Vandens sugėrimas | % | 0.1 |
| Matmenų keitimas | % | 0.3 |
| Maksimalus vėjo greitis | m/s | 13-20 |
| Maksimali darbo temperatūra | laipsnį | 80 |

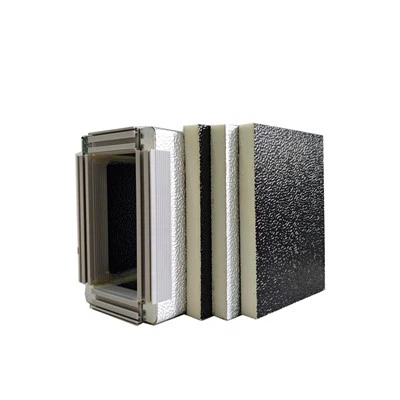

Pagrindinis PIR putų iš anksto{0}}izoliuotų aliuminio kanalų gamybos procesas
PIR iš anksto{0}}izoliuoto aliuminio kanalo specifikacijaŠVOK kanalų sistema
|
Prekė |
Vienetas |
Specifikacija |
|
Skydelio struktūra |
|
Alu./Putos/Alu. |
|
Standartinis skydelio dydis |
mm |
3950*1200*20 |
|
Alu. Folijos storis |
mm |
0.06 |
|
Putų tankis |
kg/m3 |
48 |
|
Šilumos laidumas |
w/m.k |
0.022 |
|
Suspaudimo jėga |
Mpa |
0.2 |
|
Lenkimo stiprumas |
Mpa |
2 |
|
Vandens sugėrimas |
% |
0.36 |
|
Matmenų keitimas |
% |
0.3 |
|
Darbinė temperatūra |
laipsnį |
-100 iki +80 |
|
Didžiausias leistinas vėjo greitis |
m/s |
Mažiau arba lygus 12 |
|
Nepertraukiamo veikimo maksimali temperatūra |
laipsnį |
Mažesnis arba lygus 70 |
|
PU oro kanalo tarnavimo laikas |
metų |
>20 |
